TY-SXD2+SXS2-1B 三相兩位數+單相六位電能計量箱

產品概述

泰易電氣有限公司開發的TY系列FRP電能計量箱採用SMC不飽和聚酯樹脂玻璃纖維增強塑料經壓縮成型工藝製成，具有絕緣可靠、強度高、阻燃性好、耐腐蝕、耐老化、造型新穎、表面光滑美觀等特點。室內使用壽命超過40年，室外使用壽命超過30年，遠超其他金屬塑膠電能計量箱。本產品廣泛應用於住宅建設及民用電力改造，可依需求多戶聯裝，也可單戶或跨戶安裝。安裝簡便，佈線隱蔽。本產品採用嚴格的防雨設計，適用於戶外安裝，確保電錶安全運作。

產品使用範圍和使用條件

TY系列電能計量箱包含單相電能計量箱和三相電能計量箱兩部分。適用於交流50Hz或60Hz、額定工作電壓高達220V、380V、690V、額定工作電流10A-250A的供電系統，用於單相電能及電力能量的計量與控制管理。

使用條款：

◆ 環境溫度為-25℃～+50℃，24小時內平均溫度不超過+35℃。

◆ 空氣應潔淨，40℃時相對濕度不應超過80%。溫度較低時，相對濕度可以較高一些。

產品安裝和使用

◆ 安裝過程中請仔細檢查電錶箱各部件的完整性。

◆ 電錶箱應垂直安裝，傾斜角度不得超過 54°。

◆ 安裝地點應選擇不會對電氣元件造成嚴重震動、撞擊或腐蝕的地方。

◆ 電錶箱所用材料不耐強鹼、氧化性酸、胺、酮類，且易溶於氯代烴及芳香族溶劑。因此，應避免接觸或使用上述化學物質。使用過程中，應避免尖銳物體和硬物碰撞或刮傷電錶箱表面。

◆ 安裝電錶箱時，盡量選擇陰涼乾燥處，避免長時間陽光直射，以延長電錶的使用壽命。

◆ 電錶箱用於固定在牆上或橫擔上的固定位置均位於箱體內部，因此安裝前必須打開電錶箱。首先，卸下位於電錶箱下部中間的兩個上蓋固定螺絲，然後按照此處的說明打開電錶箱。

◆ 依照安裝孔的位置，在牆上對應的位置鑽出安裝孔，安裝膨脹管，然後將底座固定在牆上，最後安裝上蓋。

產品的主要技術參數

◆ 主母線額定電流輸入：250A-10A

◆ 主母線額定短時耐受電流低：30KA

◆ 絕緣電阻：不小於20MΩ

◆ 額定絕緣電壓 UI：800V

◆ 頻率：50Hz 或 60Hz

◆ 安全防護等級 IP：44

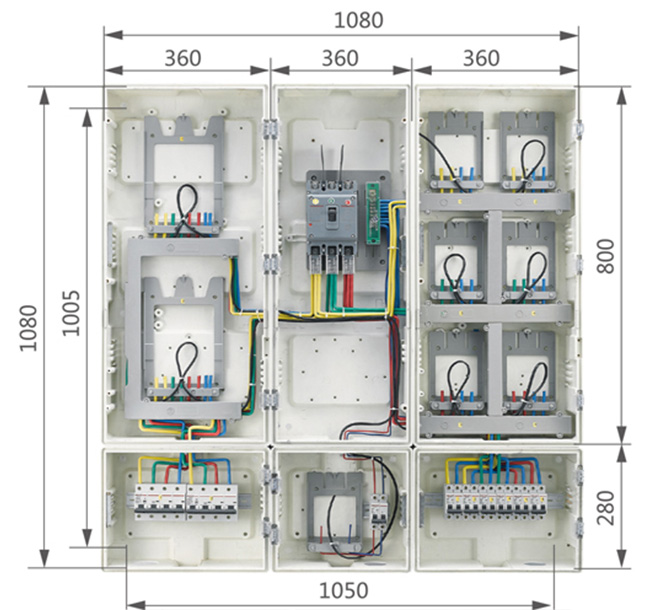

型號、配置和安裝尺寸
